Цветомузыкальная установка "Детка-001"

Отличительные особенности: разложение аудиоспектра выполнено с помощью преобразования Фурье на языке BASCOM-AVR. Восемь выходных каналов – на мощных светодиодах (или светодиодных модулях). Управление яркостью – широтно импульсная модуляция. Устройство двухпроцессорное. На первом (ATmega8) выполняется захват звука и его обработка, а на втором (ATtiny2313) – собственно управление светодиодами.



Выходные транзисторы – составные КТ972, но никто не мешает применить полевые. Операционный усилитель служит для усиления сигнала и отсекания полосы выше 1000 Гц. Как известно, вся смысловая нагрузка и находится в низкочастотном диапазоне, а высокие частоты придают окраску звучания. "Детка" анализирует звук в диапазоне от примерно 100 до 1000 Гц. Как для анализатора спектра слабовато будет, а как для цветомузыки – самое оно!


Цветомузыку можно подключать как к линейному выходу звуковой карты (DVD, TV and more..), так и без физического подключения – посредсвом микрофона. Переключатель "Line/Mic" именно для этого и предназначен. BA4558 – микрофонный усилитель. Эту схему я честно передрал с профессионального "жучка". Очень чувствителен, работает даже с маленьким уровнем громкости до 5 метров от источника звука. И цена недорогая, покупал меньше доллара.
Питается устройство от адаптера на 12 Вольт. Если использовать сверхяркие светодиоды на 350 мА, то его ток должен быть не меньше 2,5А. Напряжение питания светодиодов – 12 Вольт, поэтому необходимо рассчитывать токоограничительные сопротивления исходя из этого. В моей конструкции использованы влагозащищенные светодиодные модули, расчитанные на 12 Вольт (с резисторами внутри). Каждый модуль имеет в своём составе 4 (или 2) светодиода "пиранья". Очень хорошая светоотдача. Такие модули существуют в 6 цветах – красный, оранжевый, желтый, зелёный, синий и белый. Недостающие два цвета я собрал из 2-х светодиодных модулей. Красный и синий дали в сочетании фиолетовый цвет, а зелёный и синий – голубой.
Расположены модули согласно цветов радуги – Каждый Охотник Желает Знать Где Сидит Фазан + Белый.
Модулей 16 и они установлены в нише окна симметрично относительно центра. Белые жалюзи оказались прекрасным светоотражающим материалом. Светодиодные модули смонтированы в белом пластиковом лотке для электропроводки подходящего размера. Соединение с модулем цветомузыки – через 9-ти штырьковый разъём DB-9 и сетевой кабель 8 проводников + 1 дополнительный общий. Сетевой кабель и общий провод через равное расстояние примерно 30 см соединены изоляцией.


Печатная плата односторонняя, её размер специално подогнан под конструктив пластикового польского корпуса Z-73, какими сейчас буквально наводнены радиомагазины.


На печатной плате установлены все элементы. Органы управления выходят на заднюю стенку корпуса. Слева направо вверху платы находятся: выключатель питания, разъём адаптера, выходной разъём на светодиоды, переключатель микрофон – линия, разъём мини-джек для аудиовхода. Восемь светодиодов на плате дублируют основное выходное устройство. Ещё один светодиод сигнализирует о подаче питания.

В наладке устройство не нуждается. Естественно, контроллеры должны быть прошиты и с правильно установленными фуз-битами.


Возможно у кого-то когда-то появится желание что-либо изменить или добавить, не жадничайте, делитесь с другими. Мы с удовольствием выложим на сайте!

Дополнительные материалы – схема(sPlan 6.0), плата(SprintLayout 5.0), исходник(BASCOM) и бинарники.



P.S. Вот письмо от Вадима Давиденко, который повторил "Детку":

ДЕТКА работает классно, это уже стало любимой игрушкой дочки (ей всего 9 месяцев),когда я ее включаю она руками машет и У-КАЕТ.
Устами младенца глаголит истина!

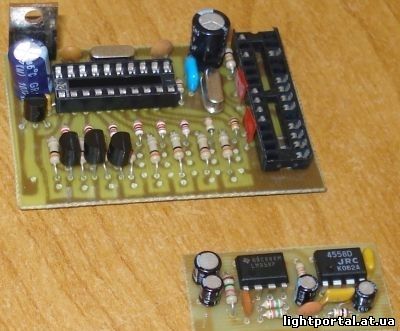

Вадим не только повторил конструкцию, но и выполнил её в другом конструктивном исполнении. Ниже – фотоотчёт.













Статья в журнале "Радиолюбитель" №3, 2011 год.

Наша "Детка" на Хабре:
