LATINO – клон на AVR

Проект построен как упрощенная реализация базового "LATINO".
У автора в наличии было всего 50 управляемых LED-pixel, поэтому экран получился размерностью 7х7.
Полностью изменена схемотехника и программа. По сути, клон вырос на идее!


Схема.

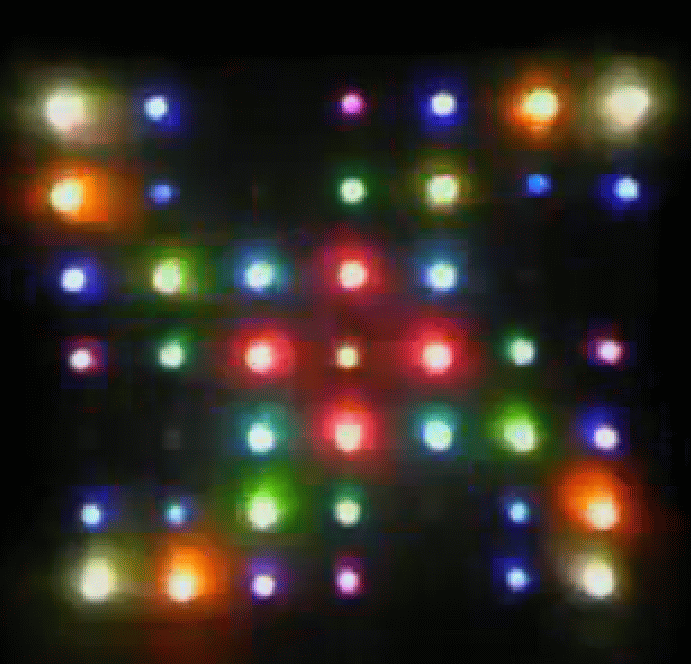

Фото экрана.




Расположение пикселей и соответствие каналов.


В текущей версии 2 режима работы – режим "Latino" и режим спектроанализатора.
Когда нет звука, АСДУ воспроизводит встроенный эффект.
Программа написана в среде BASCOM AVR.
Используемые пиксели – WS2801.

Видео.



Автор идеи – Геннадий Чернов.
Автор проекта – Равчев Николай.



Павел Мезрин разработал печатную плату.


А вот и видео его творения:
