Союз-1

Историческая справка
Своё название «СОЮЗ-1» цветомузыкальная установка получила за тесные дружеские взаимоотношения во время её разработки. Хотя по окончании работы её правильнее было бы назвать "3х3". Расшифровка простая — три месяца плодотворной работы в свободное время, около 300 писем рабочей переписки и три разработчика. И это всё умножено на любовь к любимому делу… Программное обеспечение контроллера написано на Bascom AVR — 2.0.7.0. Настольное приложение и компоненты к нему написаны в Visual Studio 2008 (VBNET).

Основные положения
Восьмиканальная цветомузыкальная установка «СОЮЗ-1» является комбинированным устройством, предназначенным для  цветового сопровождения музыки или речи, а также создания эффектов Бегущих Огней.


      В автономном режиме установка обеспечивает работу с линейного выхода звуковоспроизводящего устройства или через встроенный микрофон. Потенциометры оперативных регулировок позволяют настроить желаемый режим работы. В паузах плавно включается общая подсветка каналов, а при более длительной паузе устройство переходит в режим эффектов Бегущих Огней. Изначально эффектов 3, но их число можно увеличить до 6, загрузив еще 3 пользовательских эффекта в энергонезависимую память установки с помощью компьютера.
      В режиме работы от программы управления все оперативные регулировки блокируются и установка полностью подчиняется управляющей программе, которая позволяет работать от любого источника звука —  WinAmp, Проигрыватель Windows Media и проч., а также производить тонкую настройку устройства и конструировать собственные эффекты. Количество эффектов в этом режиме не ограничено.

Технические характеристики:

Количество ступеней ШИМ …………………………       256
Связь с контроллером …………………………………      COM-порт
Скорость обмена, Бод …………………………………      9600

Режим цветомузыки:
Диапазон частот, Гц ………………………………………     20-22000
Количество цветовых каналов ……………………     8
Центральные частоты каналов, Гц ……………   75, 150, 300, 600, 1,2к, 2,5к,5к,10к
Оперативные регулировки:
  • Общая яркость
  • Поканальные регуляторы яркости
  • Затухание
  • Выделение доминирующего канала
  • Выходная характеристика источника света
  • Перемешивание каналов в паузе
  • Уровень фона в паузе
Режим бегущих огней:
Количество  бегущих огней …………………………     не ограничено
Количество шагов в эффекте………………  не ограничено (теоретически)

Режим конструктора эффектов для автономной работы контроллера:
Количество пользовательских эффектов …………   3
Количество шагов в эффекте ………………………………   2-20

Все рисунки ниже — с большим разрешением, открываются в новом окне или новой вкладке.

Схема контроллера.
На базовой плате нет преобразователя USB-COM или RS232-TTL. Это делалось специально, так как в этой конструкции можно использовать любые варианты схем, приведенные ниже или преобразователи промышленного изготовления. Самый дешевый вариант — преобразователи от мобильных телефонов на основе PL2303. Кому не нужна работа от встроенного микрофона, детали соответствующего узла можно не паять. Кому не нужна связь с компьютером, преобразователи не нужны. Тогда устройство будет работать только в автономном режиме.
Переменные резисторы можно ставить разных номиналов, от 22 до 100 кОм. R9 — "Speed" должен быть с линейной или обратно-логарифмической характеристикой.


Схемы преобразователей USB-COM.
Более подробная информация плюс прошивки — на сайте http://www.recursion.jp


Схемы переходников RS232-TTL.
Куда уж проще!


Схемы микрофонных усилителей с АРУ.
Для расширения динамического диапазона микрофона его схему можно дополнить Автоматической Регулировной Усиления. На рисунке представлены два варианта микрофонных усилителей с АРУ, проверенных авторами и показавших высокую повторяемость и хорошие характеристики.


Фото конструкции.
Качество пока не очень, со временем заменим.
На фото прототип, а в конструкцию внесены некоторые изменения. Они уже отражены в схеме и печатной плате, поэтому не пугайтесь, увидев несоответствие. Выходные разъёмы — 8P8C, используемые в компьютерных сетях. Очень удобно в плане поиска комплектующих и многожильных проводов. Кнопки управления — микрокнопки производства China, одна с фиксацией, одна без (на фото — другие). Аудио разъём под мини джек (2,5 мм). Микросхемы — на панельках. Пара штекер/разъём для низковольтного питания. Питание устройства — от 12 вольтового адаптера соответствующей мощности. Если вы знаете точные названия всех перечисленных деталей, присылайте с картинками, мы включим это в описание.


Печатная плата.
Вместо привычного подписывания элементов на схемы, мы сразу указали номиналы. Так собирать значительно проще и быстрее. Размер печатной платы соответствует пластиковому корпусу Z-73. Кто собирал "Детку" и захочет подключить её светодиодные излучатели, нужно немного переделать выходную часть под разъём SUB-D9.



Фьюз-биты для Bascom AVR.
 Из фьюзов нужны только два: внешний высокоскоростной кварц и BOD на 4 Вольта (последний не обязателен, только при плохом питании).
Не спрашивайте про их установку в других программах! Всё равно не ответим smile . Для этого есть Google.


Фьюз-биты для PonyProg.


Скрин основного окна программы.
Лучше посмотреть вживую… Программа не требует инсталляции и устанавливается на компьютер пользователя путём обычного копирования папки. Единственное условие – наличие установленного Windows Framework 2.0 или выше. Это связано с тем, что софт написан с применением его библиотек. После копирования можно создать ярлык на файл запуска (Soyuz.exe).

Мы надеемся, что вы не будете разочарованы динамической иконкой в трее при сворачивании программы! А перемешивание каналов в музыкальной паузе предотвратит угадывание соответствия музыкальной композиции и включаемых цветов. Кто сказал, что "барабаны" должны быть только красными?
Ну и поместить программу в автозагрузку и удалить её оттуда, а также вызвать системный аудио микшер теперь стало гораздо проще — один клик в меню.


Скрин настроек контроллера.
Это позволяет без особых усилий настроить оптимальный вариант работы контроллера в автономном режиме, без управляющей программы компьютера.

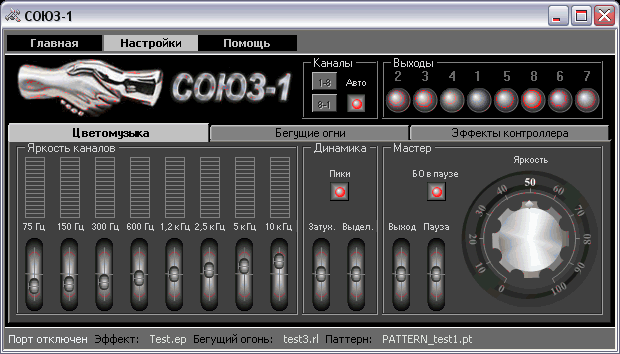

Скрин вкладки "Цветомузыка".
На наш взгляд, интересные особенности конструкции — пики спектро анализатора  и автоматический переход в режим бегущих огней при музыкальной паузе и возврат в цветомузыку при возобновлении звука. А режимы спектро анализатора настраиваются в меню!


У кого во время работы программы при отсутствии звука возникает проблема неконтролируемого переключения между вкладками "Цветомузыка" и "Бегущие огни", нужно сделать следующее:


Для начала выключить флажок "БО в паузе" на вкладке "Цветомузыка". Это предотвратит программный переход на вкладку бегущих огней. Далее в меню настроек нужно увеличить "Порог паузы". Скорее всего, ваша звуковая карта слишком шумная для настроек по умолчанию. Поэтому порог переключения находится на пределе. На некоторых моделях компьютеров порог паузы 10 (звуковые карты хорошего качества), а на некоторых аж 400!

У вас не работает режим цветомузыки во время воспроизведения аудио сигнала? Захват звука идёт со стерео микшера, и скорее всего, в микшере отключено стандартное устройство записи или установлен очень маленький уровень. Посмотрите на картинки ниже, и вы сможете это исправить!



В Windows 7 существует проблема  — не так-то просто  найти стерео микшер.
Чтобы включить микшер в Windows 7 нужно:



Заходим "Пуск — Панель управления – Звук”. В появившемся окне в любом свободном месте тыкаем правой кнопкой мыши и видим небольшое меню. В этом меню нужно поставить галку напротив пункта "Показать отключенные устройства” и "Показать отсоединённые устройства”. Затем перейти на вкладку "Запись”. Вы попадете в раздел записывающих звук устройств ОС Windows 7, среди устройств серым цветом будет обозначен "Стерео микшер”. Щёлкните на нем правой кнопкой мыши и выберите меню "Включить”. Теперь его нужно назначить устройством "по умолчанию". Если в системное трее (в нижнем правом углу) нажать на цветной динамик (Realtek HD) левой кнопкой мыши, выбрать вкладку «стерео микшер», то можно повысить громкость микшера или изменить другие настройки.

Может оказаться так, что когда вы зайдёте в настройки записи звука, у вас не окажется стерео микшера, даже если показать выключенные устройства путем отображения через правую кнопку. Скорее всего, понадобится скачать самый свежий драйвер звуковой карты на сайте производителя. Если на рабочей машине у меня стерео микшер нужно было только включить после показа отключенных устройств, то на ноутбук пришлось искать драйвера.

Скрин вкладки "Бегущие огни".
Важно! Все файлы бегущих огней должны быть в папке "Data"!
Важно! Все файлы паттернов должны быть в папке "Data"!
Мы надеемся на ваше плодотворное сотрудничество в плане написания эффектов. Мы с удовольствием выложим их на сайте с указанием автора.


Скрин вкладки "Эффекты контроллера".
Важно! Все файлы эффектов контроллера должны быть в папке "Data"!
Эффекты контроллера так же ждут своих конструкторов.


Более подробное описание находится в файле помощи, который вызывается из соответствующего меню программы. Программа достаточно интуитивно понятна, к тому же снабжена всплывающими подсказками.

Авторы приносят свои извинения за допущенную ошибку на схеме и в печатной плате (вариант DIP) — были перепутаны местами 4 и 5 пины контроллера. В результате этого функции кнопок поменялись местами. В архиве — исправленные схема и платы. Исправления внесены также по всей статье. Кто успел собрать старый вариант, с неправильным подключением, в архиве также имеется прошивка под этот вариант. Также в архиве помещен новый вариант софта, который работает как на 32-х, так и на 64-х разрядной ОС.
Также добавлена динамическая иконка в виде спектроанализатора и переключение вида индикаторов по кругу кликом по любому из них.

В этом архиве всегда самые последние файлы с исправленными ошибками, актуальным описанием, схемами и платами.
Не поленитесь скачать и проверить обновление!

Нам очень хочется узнать ваше мнение, друзья. Напишите об этом нам, мы очень ждём. Возможно, что вы обнаружите ошибки, и мы будем их устранять. Пожалуйста, подробно описывайте проблему, прикладываете скрины, рисунки. Если у вас есть предложения по улучшению функционала и они не будут противоречить стратегии разработчиков, мы подумаем над этим. Высылайте фото и видео своих изделий, мы обязуемся их разместить в нашей статье. Присылайте файлы эффектов, будем собирать пользовательскую базу. Если у вас будет своя конструкция печатной платы, это тоже будет здорово. Если у вас возникают какие-то вопросы, пожалуйста, внимательно прочитайте данную статью и хелп к программе. Большая часть из них уйдёт сама собой. Если проблема не решаемая, постарайтесь описать её как можно подробнее, чтобы мы смогли помочь. Уважайте труд и цените наше и ваше время! На вопросы типа "а микросхему нужно прошивать или оно само заработает?" отвечать никто не будет и посты будут безжалостно удалятся. Для начинающих полно статей в интернете, ищите ответы там.

Благодарности принимаем в любом виде и неограниченных количествах.

По всем вопросам, касающимся "Союза-1" пишите в форум:

С уважением, коллектив авторов:
Огиенко Ирина (Sari), Украина
Рубашка Василий (Radan), Украина
Шилов Сергей (MrShilov), Россия

P.S.

Ну что, соскучились? Вот вам вариант конструкции на SMD со встроенным преобразователем USB на борту в корпусе от ADSL-Routera! (вариант конструкции от MrShilov)






— Увеличена частота AREF (требуется тестирование, сделано для уменьшения наводки на 5й канал, но может начать интерферировать с 4м или 8м)
— Включен внутренний резистор подтяжки на вход RX (при отсутствии RS232-преобразователя были возможны ложные переходы на прием)
В архиве обе версии (с правильным и неправильным переключателями).

Просьба отписаться протестировавшим новую версию.

По просьбе выкладываю печатные платы отдельных микрофонных усилителей.


Оба они испытаны в деле и показали отличный результат. Также исправлены схемы этих усилителей.


В первой схеме это связано с неверной нумерацией транзистора и дублем в нумерации конденсаторов. Со второй (с полевым транзистором) немного сложней. Я проверял работу на нашей отечественной УД1208, а у неё не такая цоколёвка и нужен дополнительный корректирующий резистор. Короче, вторая плата как раз под эту скорректированную схему.

Народ, а кто уже эффектов наделал? Присылайте, выложим на сайте для всех!

Прислал пользователь Vitalkalm

 Эффекты присылайте на radan1970 @ mail.ru

Продолжаем усовершенствовать "СОЮЗ-1" — Подключаем СОЮЗ-1 к BLUETOOTH !!!

Хорошо, когда конструкция не только повторяется, но и усовершенствуется! А хорошо в два раза больше, если это делаете вы, дорогие друзья. Vitalkalm не только переделал выходную часть для лампочек накаливания 220 вольт, но и поделился информацией со всеми нами.


Схема, плата, фото. Используемые транзисторы  — STP9NK50Z.

ОБНОВЛЕНИЕ!
Улучшена работа в автономном режиме — засветка "левых" каналов стала меньше. В подчиненном режиме частота ШИМ увеличена со 125 до 250Гц.
В компьютерной программе устранены некоторые проблемы пи работе с Блютузом, сканирование портов — только по требованию, исправлены некоторые некритические ошибки.
Качаем, тестируем, благодарим/ругаем.

ОБНОВЛЕНИЕ!
Новая статья от MrShilov — Подключаем RGB-светодиоды к "Союзу"

ОБНОВЛЕНИЕ!
Новая прошивка от MrShilov — СТЕРЕО
Не забудьте переставить на плате джампер!

Ещё один вариант конструкции от пользователя PPRAM5 в корпусе D-Link dsl-2540u, светодиоды выведены на штатные места. модуль связи с пк выполнен на микросхеме FT232RL. Схема и плата нарисованы в DipTrace 2.2.


27.02.2016
Павел Саенко прислал свой вариант конструкции:


Из фото видно, что он сделал разъём на 8 выходов, как в статье через COM порт. и подсоединяет 8 светодиодных лент, но также можно и лампы. Только радиаторы поставить на транзисторы.
Стабилизатор — обязательно на радиатор. Здесь плата.

21.06.2016
Предлагаю фото своего варианта конструкции "Союз-1".


Собственно, изменений в конструкции немного: с DIP-платы убраны элементы микрофонного усилителя, все светодиоды и переменные резисторы. Вместо этого добавлен преобразователь USB-RS232 на Attiyny2313, кнопки "Effects" вынесены на отдельную плату. Изначально для управления светодиодами использовалась ULN2803, которую позже заменил ключами на полевиках IRF540 (схема со статьи "Свободу цветам!"). Печатная плата "Союза-1" с указанными изменениями, платы ключей и кнопок прилагаются.
Василий К.

17.12.2016
  методом научного тыка, подобрал компоненты схемы АРУ. Из приборов у него только мультиметр, так что не спрашивайте какой там сигнал на выходе. Но можно сказать одно — оно работает! И работает исправно. Тихие моменты усиливает, громкие — приглушает и делает их равномерными. Собрал 2 штуки: одна на макетке, вторая на плате, и обе из разных деталей. То бишь, схема повторяема, а не то что в интернетах валяется — собираешь, а она не работает.


Вы можете приобрести необходимые комплектующие на Алиэкспрессе.

По поводу протокола передачи от программы ПК в контроллер.
Для желающих разработать своё ПО (Андроид, Линукс и т.д…)
Ниже фрагмент кода на VB NET.

Private Sub Set_Rs232 'Задаём свойства порта
        With serialPort
            .BaudRate = 9600
            .Parity = IO.Ports.Parity.None
            .DataBits = 8
            .StopBits = IO.Ports.StopBits.One
            .Encoding = System.Text.Encoding.Default
        End With

    End Sub

    Private Sub Write_Rs232() ' Отправляем данные яркостей каналов в контроллер
        Dim text_msg As String = "$" 'Преамбула
        text_msg =  Chr(PWM1) & Chr(PWM2) & Chr(PWM3) & Chr(PWM4) & Chr(PWM5) & Chr(PWM6) & Chr(PWM7) & Chr(PWM8)
        Try
            If serialPort.IsOpen Then serialPort.Write(text_msg)
        Catch ex As Exception
            Closers232()
        End Try
    End Sub


Успехов!!!

Автор публикации

не в сети 1 день

Radan

0
Комментарии: 886Публикации: 168Регистрация: 30-11--0001
Поделиться

Отправить ответ

516 Комментарий на "Союз-1"

Войти с помощью:
Подписаться на
Сортировать комментарии по:   новые | старые | рейтинг
Dimon1290
Участник

Здравствуйте. Решил ради интереса залить эту прошивку в ардуино нано, но при включении коннтроллер мигает тремя каналами и всё. В программе показывает статус подключен. В программе при нажатии на кнопку «Настройка контроллера» выходит сообщение «Ошибка при приёме данных». Может у кого есть мысли по этому поводу?

Judest
Участник
Вот, методом научного тыка, подобрал компоненты схемы АРУ. Из приборов у меня только мультиметр, так что не спрашивайте какой там сигнал на выходе. Но могу сказать одно — оно работает! И работает исправно. Тихие моменты усиливает, громкие — приглушает и делает их равномерными. Тут больше претензий к алгоритму обработки частот. Собрал 2 штуки: одна на макетке, вторая на плате и обе из разных деталей. То бишь, схема повторяема, а не то что в интернетах валяется — собираешь, а она не работает. Схема: — Если увеличивать сопротивление R6, то каналы 6, 7, 8 начинают одновременно помигивать. С указанными на схеме 60… Читать далее »
Judest
Участник

Доброго времени суток! Собрал Союз, попробовал от USB — это просто потрясающе! Подключил к линейному выходу — полная противоположность! Ползунок громкости на ПК должен быть выкручен практически на всю, а отсутствие АРУ на входе портит всю картину. Программно увеличил уровень чувствительности до максимума, а порог паузы до минимума и все равно, не то. Даже рядом не лежало. При этом шумы аудио карты не дают включиться паузе. Это у всех так?

Slav
Участник

Прошивка "Soyuz-1- v10.1 stereo". Если режим работы стерео, то по идее при отключении одного из каналов по линейному входу (либо левого, либо правого) должно мигать только четыре светодиода на выходе, а мигают все восемь. Так должно быть или искать ошибку в монтаже?

kiberhim
Участник

И так. Всем привет. Задался вопросом сборки и решил прилепить bluetooth модуль НС-06. С этим думаю проблем не будет. Но есть но. Хотелось бы подружить его с андроид смартфоном. Ни кто не пробовал софтинку написать под андроид? Может есть список команд, которые отправляет прога компа на мегу8? Просто хоть что то, от чего оттолкнуться. Провода по всей комнате достали уже!

amulet1975
Участник

http://www.recursion.jp/avrcdc/cdc-232.html#usage эта ссылка не работает

amulet1975
Участник

Тема актуальна, по сему просьба к админам исправить не работающие ссылки и при возможности отвечать на вопросы.

amulet1975
Участник

Доброго времени суток. Вопрос к Знатокам, можно ли прошить Atmegu 8 на программаторе TL866 и как фьюзы выставить в програме прошивальщика ? Не судите строго, только начинаю осваивать МК.

molita
Участник

Подпаял к схеме микрофонный усилитель на LM358 и BC547. В отсутствии звукогового сигнала наблюдается постоянное мерцание первого канала, а при увеличении яркости — и второго. Уменьшая яркость и контрастность можно убрать засветку этих каналов, но общая яркость всех каналов при появлении звука становится очень маленькая. Посоветуйте, пожалуйста, где искать причину и как устранить её?

molita
Участник

Спасибо авторам за прекрасную ЦМУ! Собрал на DIP плате, все режимы работают. Сейчас возникла необходимость использовать установку с ПК на котором установлена windows 10. Установить драйвер для usb com преобразователя не удается. Если есть ли у кого-то опыт использования Союза с windows 10, поделитесь, пожалуйста, секретами.

Ваня1991
Участник

Юрис дело говорит — делай преобразователь на СH-340 он точно на вин 10 работает, или если есть ардуино нано то с неё можно снять этот преобразователь он там вроде на ft232rl

Juris_3D
Участник

… и, если нужно "Союз" только в варианте от компа (без своего аналогового входа), то есть простое и изящное решение — новый "Союз-LT":
http://lightportal.at.ua/publ….1-0-117
оно определяетса как HID устройство, так что проблем подстыковки к Windows не должно быть.

Ваня1991
Участник

такой вопрос: если настроить союз на компе, потом отключить от пк и подключить к телефону в гнездо наушников аудио-вход союза то он будет работать? и планируете ли писать программу под андроид?

Juris_3D
Участник

У меня нет Win10 (и, как говоритса, и Вам не советую smile ), но раз надо, я бы наверное брал преобразователь USB-RS232 который точно работает под Win10. Личного опыта нет, но может быть преобразователи на популярном CH340 работают?

yuragn
Участник

Записал еще одно видео https://www.youtube.com/watch?v=TYx4b7i0Z9k

yuragn
Участник

Наконец то дошли руки до цветомузыки. Вот мой вариант https://www.youtube.com/watch?v=GRBBLslGL98
В конце немного фото.

Juris_3D
Участник

Поздравляю! Молодец! smile

yuragn
Участник

Спасибо)

pwd
Участник

Кстати, кто может сделать двухслойную плату, то мой вариант на SMD можно ужать чуть ли не в два раза.

yuragn
Участник

В статье не правильно указаны фьюзы, нужно настраивать на кварц, а не на керамический резонатор. Вот правильные HIGH: 0xC9
LOW: 0xFF
Кварц из принтера не запускался, ну я и ну мучился пока выяснил в чем причина.

pwd
Участник

Есть схема на SMD компонентах. для Layout60. всё собрано проверенно. работает. я объеденил в одной плате и микрофонный усилитель и usb- uart
и даже добавил развязку через оптроны для подключения светодиодных лент. в качестве контрольных — взял светодиодные ленты по два сегмента (каждый по 3 светодиода RGB). цвета RGB выставил с помощью резисторов. я объеденил разные сдесь статьи в одну установку. получилось очень хорошо. схему делал только стерео. джампер убрал. осталное всё есть.
как и куда эту схему выложить? могу присылать на почту.

CrazySlava
Участник

А мне можете на почту отправить тоже занимаюсь подобным усовершенствованием! )) Просил у авторов исходники на МК Что б можно было доработать кое что но к сожалению они не предоставили!( Будем работать над готовыми!)) Вот почта CrazyAdmin@Ukr.net

CrazySlava
Участник

День добрый! Купил себе Arduino UNO v3 Загорелся желанием сделать союз на этой платке (именно союз) с небольшими модификациями! оставить вместо 2813 силовые транзисторы КТ 819 (Что б больше можно было подвесить светодиодной ленты) ИК-управление, и выбор цвета канала при помощи контролера RGB на каждый канал отдельно! Но Сложность с прошивкой! Можно ли заливать прошивку на это ардуинку или может у вас есть скетч или готовый HEX для нее, или код?

yuragn
Участник

Мой тестовый вариант облегченной версии https://www.youtube.com/watch?v=dS9_orUC4Tc

CrazySlava
Участник

Добрый день! Я не так давно в электронике! так что извините если спрашиваю смешное? Заменил 2803 на соловецкие КТ819Г начала нагреваться 7805? и потом такой вопрос утром включил схему вес работало, перепаял индикаторный диод на кнопку эффект схема вообще загнулась все индикаторы работают — питание, эффекта, 232, а индикаторы каналов нет(( хотя работали?

CrazySlava
Участник

Добрый день! Еще такой момент почему может не работать регулятор скорости до упора в определенный момент загораются все огни и тупо горят или вместе то тухнут то загораются?

CrazySlava
Участник

Скажите пожалуйста сколько метров ленты я могу повесить на канал? Или схема тут не причем главное что б бок питания выдержал?

yuragn
Участник

В компьютерной программе замечена такая неприятность, когда яркость выкручиваешь больше чем на 70% светодиодные индикаторы в программе не тухнут полностью, и на этом видео https://www.youtube.com/watch?vlaughYa4k6Y8gmU#t=49 тоже видно что светодиоды не тухнут полностью. Сам еще не подключал к компьютеру. Это какая то недоработка или что?

Ваня1991
Участник

уважаемый Юрис у меня имеется ардуино нано на атмеге 328, можно ли на её базе сделать союз? или не потянет, ибо валяется лишняя ардуинка, вот подумываю а не сделать ли бы на ней, а на выходе будет лента ргб 5050 (5м), я посчитал, по 30 светодиодов на канал повешаю, вот думаю может на ардуинке бы сделать, а то атмега где-то была, но не могу найти, да и для неё надо юсб-рс232 делать, а на ардуинке всё есть, только резисторы с кнопками и ключами припаять, что немного проще, в принципе можно и навесным сделать, вот думаю стоит ли?

Juris_3D
Участник

Ну так с ходу (без воспоминания точных схем, итп.) отвечу так: если кварц на Ардуине такой как надо Союзу, и если Союз не использует какие-то порты, которые Ардуин "не отпускает" (на пример RX/TX, но они нам именно такие и нужны), то может и пойдёт. Первый шаг был бы, не стирая бутлодер, залить HEX Союза и посмотреть — есть ли какя жизнь. Второй вариант — залить туда HEX программатором, но уже это стирая бутлодэр.

Ваня1991
Участник

по кварцу, он такой же на 16 MHz, про порты немного не понял, если имеете ввиду для приема\передачи используются как на союзе(rx и tx) преобразователь usb to rs232 реализован на CH340, могу попробовать как говорите без затирки бутлоадера (в инете где-то месяца 2 назад находил прогу для заливки прошивки на ардуино не стирая бутлоадера, и если не ошибаюсь Вы делали вроде на ардуино нано цму (только непомню какую) у меня тоже нано

Juris_3D
Участник

Если Rx/Tx ножки изпользуютса штатно, то наверное пойдёт (если место хватает в памяти) сохраняя в чипе загрузочний boot Ардуины.
Мой пост про эти дела Nr60 сдесь:
http://lightportal.at.ua/publ….-1-0-99
Информация как залить готовый .HEX файл в Ардуинку сдесь:
XLoader (Arduino HEX uploader)
http://www.getchip.net/posts….ika-boo tloader/

Ваня1991
Участник

и я смотрел даташит ардуино, то у неё аналоговая земля связана с обычной, это мне птом ни на чем не скжется?

Ваня1991
Участник

а С1 и С2 паять на ардуино обязательно? имею ввиду кондеры у кварца на 33пФ, ибо их проблематично будет припаять

yuragn
Участник
yuragn
Участник

Было б очень классно если бы Союз работал без RS232 преобразователя, как «Кошачий Глаз»

yuragn
Участник

Подскажите, переменные резисторы R6-R9 в программе регулируются, можно в схеме их не ставить? Просто мне нужно это устройство сделать как можно меньше, и чтоб все настройки производились через компьютер

wedwed
Участник

Спасибо

wedwed
Участник

Добрый вечер всем!подскажите пожалуйста к какой земле подключать общий провод микрофонного усилителя на lm358 общей или аналоговой?

bruks008
Участник

Общий и плюс "микрофонника" лучше подключить ближе к выводам питания контроллера, подальше от разьема питания. В данном случае при малой длине дорожек на плате, это не критично.

pwd
Участник

в какой программе выполненна плата Soyuz1- My tqfp v3.sch ?????

pwd
Участник

Кто подскажет что за L1 на плате в smd исполнении? катушка? дроссель? что это?

pwd
Участник

И вообще. пора схему переделывать на SMD компоненты! попробую что то сделать. и в одну плату и преобразователь и микрофонный усилитель. wink

pwd
Участник

В чем может быть проблема? Светомузыка Союз не работает от ноутбука DELL Vostro 1000. Операционная XP SP3. Программа запускается нормально. Связь с устройством устанавливается. Световые эффекты с программы работают. Порог паузы уже устанавливал на 1. Светодиоды моргают хаотически. При пороге 100 просто горят. От стационарного компьютера работает нормально. Такое впечатление, что программа просто обрабатывает какой-то шум. Кто поможет разобраться в этом.

bruks008
Участник

Отключи микрофон на ноуте.

pwd
Участник

Мерять напряжение USB порта. и исключить програмеое влияние — запуститесь с liva CD.

molita
Участник

Если использовать ключи на полевых транзисторах (http://lightportal.at.ua/publ/cvetomuzykalnye_ustanovki/svobodu_cvetam_ili_modulnoe_vou_proizvolnykh_cvetov_i_razmerov/3-1-0-101), то на какой из входов (Input logic 1 / Input buffered 0) нужно подавать сигнал с выходов ULN2803?

Ваня1991
Участник

у меня есть ардуино нано (на atmega328p) можно ли из её использовать в качестве микроконтроллера управляющего светодиодами, а точнее рбж лента 5050, или лучше собрать на атмеге 8 ?

pokatilov721
Участник

Добрый день!Кто то еще занимается этим проектом?Отзовитесь!

Juris_3D
Участник

Добрый день! Вы пишите сразу вопросы тоже, чем сможем поможем (я не автор, но собирал "Союзы").

pokatilov721
Участник

Спасибо.пока на вопросы,что были ответили)

vitalikdog1958
Участник

Добрый день друзья. Хотел бы повторить классную цветомузыку. А
по сему вопрос. Кто может поделится печатной платой на SMD компонентах с преобразователем USB COM. Что то я не нашел ее в обсуждениях. Мой адрес vitalik.dog1958@mail.ru
С уважением,

Николян
Участник

Прошу указывать даты обновлений прошивки.Просто сейчас прошло время и не помню уже что за прошивка стоит.Работа цветомузыки однозначно не устраивала.Даже простой проверкой частотами-светилось абы что.

jarmeshk
Участник

Добрый вечер!!!Может кто подскажет,чем заменить микросхему ULN2803N,или откуда её можно выковырять?Может кто делал на транзисторных ключах,не поделитесь печаткой?

Николян
Участник

Помню забросил одно время, не нравилась работа под музыку, частотка не совпадала.Попробую новую прошивку.Ну и еще наверное из несбыточных пожеланий-побольше автономных возможностей-хранение эффектов на карте памяти и их же работа в такт музыки.От моргания устаешь немного.А если тактировать бегущий огонь нч сигналом-интересно будет.

Plorex
Участник

Добрый день! Спасибо Вам за Ваш труд.
Есть вопрос. Программа работает от встроенного в ноутбук микрофона, но при подключении стерео микшера не работает.???
W7 /64
Ещё раз спасибо.

flyko
Участник

Кто пробовал запускать СОЮЗ под Windows 8.1, дрова под COM порт становятся? наверное надо было делать плату с FTDI

Juris_3D
Участник

Думаю, также можно взять на eBay USB-RS232 за полтора доллара со всей доставкой, на PL2303.

Juris_3D
Участник

У меня работает "Союз-1" под Windows 7 64-бит. Правда, немножко не всё так просто. Чтобы подсунуть драйвер, Windows надо заставить работать в "test mode". Для этого есть "Driver Signature Enforcement Overrider":
http://www.ngohq.com/?page=dseo
Тут общие инструкции об всём об этом:
http://www.avrfreaks.net/index.p….=788666

Milevskij
Участник

Подскажите пожалуйста! можно ли подключит сразу два союза к одному компьютеру, что б одной программой управлялось 2 цветомузыки?

Milevskij
Участник

Ребята, кто подскажет, в чем проблема может быть:"в паузе и бегущих огнях на полную яркость светятся светодиоды, а в цветомузыке срабатывают только на половину, даже в трее программы так показывается, в чем проблема?

Hworang
Участник

Доброго времени суток! Подскажите каким образом распределены каналы в стерео прошивке? Если есть возможность скиньте ссылку на видео

merezhko-m
Участник

ребята кто нибудь собирал схему с маленьким двигателем и зеркалом на подобие дискотечного сканера? cool

IvanScDr
Участник

Здрасьте!!! Скажите кто знает что означает мигание светодиода RS232????

alfa
Участник

sad помогите выставить фьюзы желательно подробно wacko плата готова проблемы с мк

alfa
Участник

eXtreme Burner — AVR вот на этот программатор

cip
Участник

Всем привет! Большое спасибо разработчикам за цветомузыку! Собрана схема на макетной плате пока без микрофонного усилителя. Все здорово, работает. Решил проверить разделение частот при автономной работе цветомузыки с помощью генератора. Имеет место быть засветка "левых" каналов, скажем к примеру на частоте 300Гц светится светодиод 10кГц и моргает 5 кГц. Версия прошивки 9.3. Номиналы деталей в норме. Монтаж верен. Как бороться с этим? (при работе от преобразователя USB все четко)

pwd
Участник

Добрый день! у кого есть схема подключения цветомузыки к светодиодным лентам? какой источник питания можно использовать? можно ли использовать полевые транзисторы в качестве "ключей"?

КЕК
Участник

укажи почту, скину плату и схему

pwd
Участник

Добрый день! помогите с кнопками S2 S3. Резистор R2 подключён к выходу 4 MEGA8. при нажатии на кнопку светодиод не загорается. а VR1 7805 сильно нагревается. то есть при нажатии на кнопку происходит или кз или встречка. шил прошивкой 10.1 стерео. при подключении R2 к 5 выходу светодиод загорается. но на схеме к 4-му. как правильно?
