«Кошачий Глаз» — 4 версия

Ну что, вы уже небось и не ждали, да? А настоящий кот, как известно, ходит где хочет и сколько хочет! Притом всегда по очень важному делу. Это вы весь год пролентяйничали, а я вместе с моими авторами трудился, не покладая лап. И вот наконец то возвращаюсь к вам с доброй вестью: обновленной шкурой и кучей друзей.
Вы до сих пор не понимаете, о чем это я?
Тогда читайте дальше и не забывайте благодарить тех, кто работал над моим новым имиджем!
Восемнадцатиканальная цветомузыкальная установка «Cat’s Eye» является комбинированным устройством, предназначенным для цветового сопровождения музыки или речи, а также создания эффектов Бегущих Огней.
Конструкция настолько полюбилась многочисленным пользователям, что стали появляться Вторая и Третья версии и их самые различные модификации. Постоянно наращивались возможности установки, появился даже беспроводный вариант. И тем не менее, как оказалось, потенциал конструкции еще далеко не исчерпан. Итак встречайте:
Четвертая версия, в дополнение к уже имеющимся возможностям предыдущих, предоставляет пользователю:

255 градаций яркости
30 режимов отображения
Фоновую подсветку
Расширенные регулировки
До 7 устройств одновременно
Динамическую иконку
Изменяемый интерфейс
Многоязычность
Дистанционное ИК управление

Я там про новую шкуру писал, так вот, их я теперь имею много! И лучше вам раз увидеть, чем услышать!
Да и вы можете попробовать себя в роли Зайцева или Юдашкина — авторы вам для этого выкройки оставили. Читайте в хелпе, как по выкройкам новую шкуру сделать.
Раньше жаловались, что настроек не хватало, а теперь как бы не начали жаловаться, что их много.
Есть в этих настройках одна изюминка — поканальные регуляторы (18 штук) сохраняют свои настройки для каждого из 30 режимов ЦМУ. Так что играться — не переиграться. Это вам не клубочек по полу гонять!
Поработали авторы и над бегущими огнями.
Открываете файл в блокноте, и ваяете, ваяете, ваяете — а затем на базу, с другими поделится.
Ну а если кот окажется по-русски «небельмес»? Не беда — украинский, белорусский, английский и ещё некоторые уже есть в программе. Сейчас из языков могут быть еще немецкий, французский, итальянский и т.д., т.е. вся Европа, которая использует латиницу и киррилицу с диакритическими знаками. Вот так вот!
Ну а что за куча друзей приехала с тобой, спросите вы?
Да так, шестеро их без меня и семеро со мной. Теперь от одной кормушки (системный блок или ноутбук) Вискас (USB) можно получать шестерым Котам!
Ещё один на своих собственных харчах (аккумулятор), но играет в общем ансамбле слаженно, подчиняясь как и первые шесть, одному дирижеру (Софту).

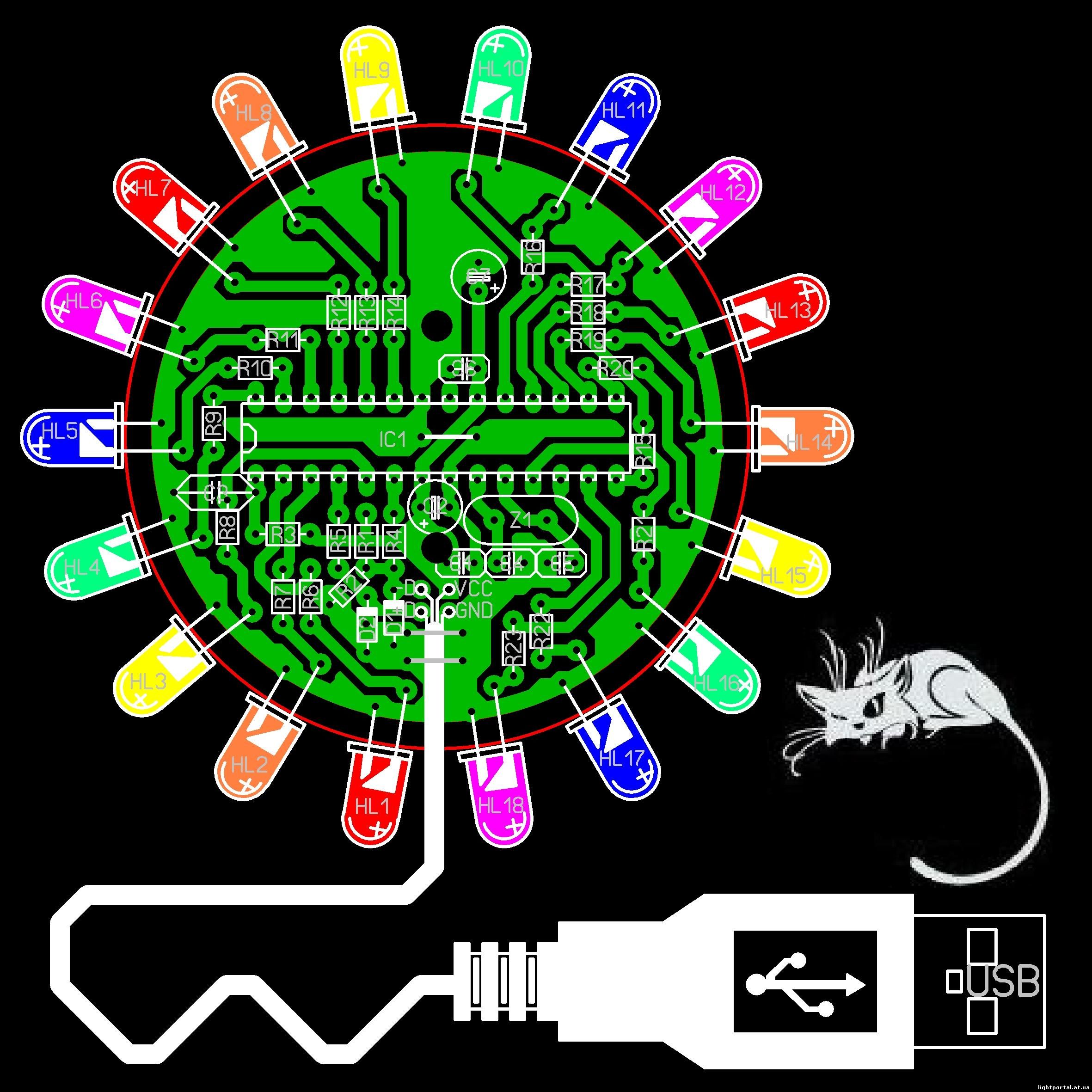

Ну а чтобы глазками мигать (ВОТ В ЭТОМ ТО ВСЯ И ФИШКА!), железо нам нужно.

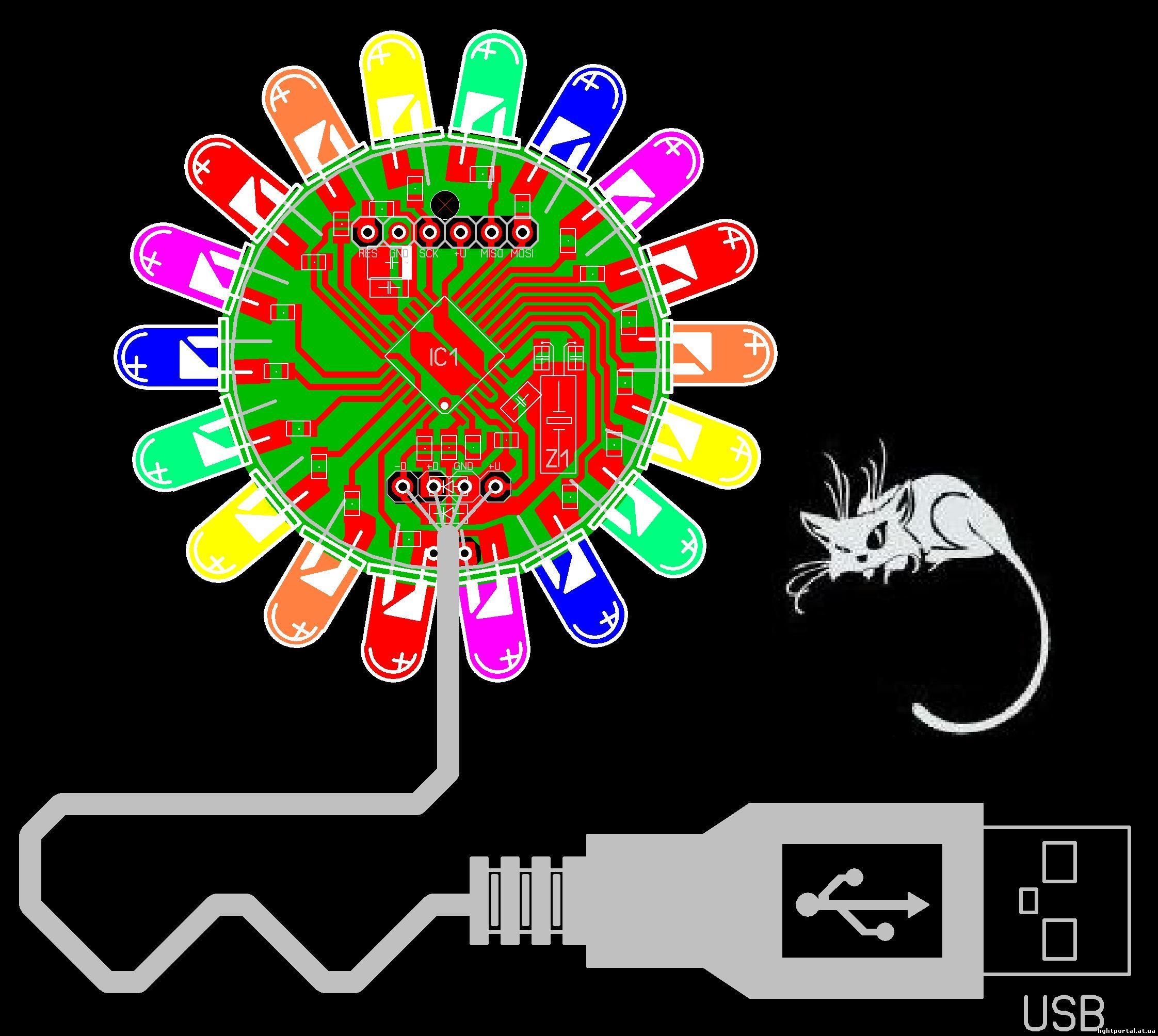

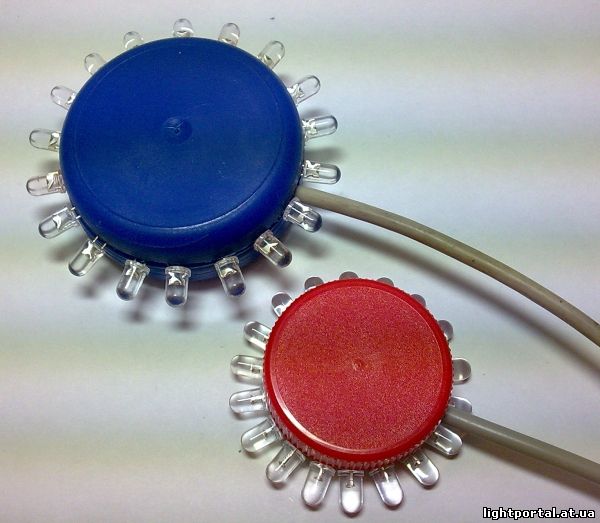

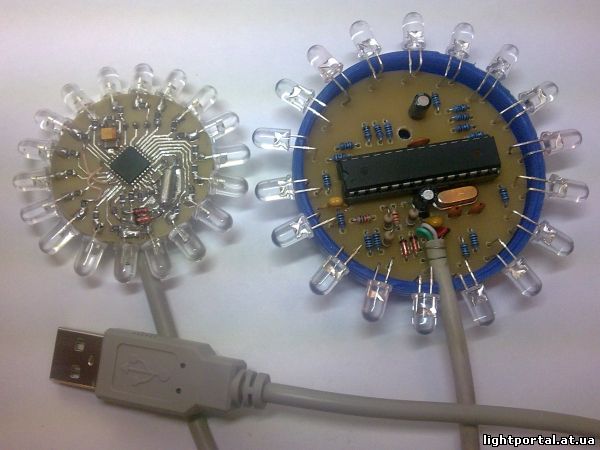

И здесь также богатейший выбор для любителей разведения котов — варианты DIP и SMD, с поводком(USB) и без(Bluetooth).
А вместо сердца — пламенный мотор (Модели М8, М48, М88, М168)!
Все говорят, что коты — ленивые животные. Как бы не так! А пульт ДУ кто придумал и сделал? А вы говорите — ленивые…
В инсталляторе и портейбл-версии полный фарш — и прошивки, и платы, и схемы, и сама программа.
Для тех, кто уже сделал девайс, просто обновите прошивку.
Версия (4.00 — базовая)
Инсталлятор предназначен для ленивых котов, он сам все сделает.
Портейбл-версия — для продвинутых. Я боюсь, что могут найтись очень продвинутые — скачают обе версии и будут вопить — что мне с ними делать? Поэтому качайте только одну, и работайте с одной, и не морочьте коту, а главное авторам, голову!
Новая версия (4.01 от 29.12.2012)
  — исправлен вылет программы на эффектах после смены языка
  — исправлено хаотическое переключение «Случайного» эффекта
  — исправлен режим «Нет эффекта»
  — «Пауза» теперь работает и на эффектах
  — добавлены «теневые» бары в режиме «Пауза»
  — скорректированы номера палитр для Kitty
  — исправлены ошибки в латышском и украинском языках
  — добавлена возможность работы с LPT портом, адрес порта настраиваемый!
  — для всех USB-устройств добавлены прошивки под кварц 15МГц
  — для Bluetooth-устройства добавлены прошивки под еще 8 кварцев
Новая версия (4.02 от 29.12.2012)
  — иправлен сброс режима после паузы
+ добавлены новые частоты (от 13.01.2013)
Новая версия (4.03 от 31.01.2013)

  — исправлен вылет на бесконечных эффектах
  — исправлена проблема с клавиатурой в фоновом режиме
  — добавлен опциональный вывод ЦМУ и эффектов на светодиоды клавиатуры
  — теперь программа может обслуживать до 9-ти USB устройств!
  — в effect.sdu добавлены названия эффектов на латышском
  — в каждый языковой файл добавлено правильное название языка и в меню языков выводится именно оно!
  — исправлена потеря галок в меню эффектов и режимов после смены языка
  — исправлен переход с одного режима спектра на другой через меню (не устанавливались ранее запомненные позиции ползунков)
  — исправлен переход по эффектам кнопками < и > (галка в меню эффектов оставалась на одном месте)
  — исправлен переход по режимам кнопками < и > (галка в меню режимов оставалась на одном месте)
  — частично исправлен прозрачный фон на бегущей строке
  — улучшена обработка сигнала при высоких скоростях спада

Пожелания и умеренная критика приветствуются, добровольные взносы поощряются, невиновные наказываются, непричастные награждаются. На тупые вопросы отвечать не буду — отправлю в песочницу. Чтобы пришло понимание, читайте хелп до полного просветления на русском и английском, его ведь для вас пИсали! За сим разрешите откланяться,  труба зовет (пошел готовиться к марту — отсыпаться и отъедаться).

Выкладываем бета — версии прошивок со встроенными эффектами.
Пока только для ATMEGA8 с кварцем 12МГц.
Кто повторит, просьба отписаться о результатах.
С уважением, НОВЫЙ КОТ и коллектив авторов (по алфавиту):

Высочанский Петр (Пётр), Приднестровье
Илюшкин Максим (max), Россия
Ломовцев Роман (Роман), Россия
Рубашка Василий (Radan), Украина
Шилов Сергей (MrShilov), Россия
