Подключаем СОЮЗ-1 к BLUETOOTH

Для подключения не потребуется никаких изменений ни в программной, ни в аппаратной части. Нам потребуются лишь USB-адаптер, например UBT-208, и Bluetooth-модуль, например HC-04.
C-04 можно приобрести здесь: http://www.dealextremeru.com/p/wireless-bluetooth-rs232-ttl-transceiver-module-80711, или на Ebay.
Модуль питается от 3,3V, но его интерфейс допускает прямой обмен с 5-вольтовой шиной, поэтому схема соединения упрощенная:
Модуль на плате СОЮЗа размещаем навесным способом:
Светодиод, подключенный к 24 ножке модуля, при включении питания будет мигать до тех пор, пока соединение по Bluetooth не будет установлено. Для этого вставляем USB-донгл и, после того как он будет опознан системой, открываем «Устройства Bluetooth» и на вкладке «Устройства» жмем кнопку «Добавить». Через пару секунд модуль будет опознан и установлен. Затем потребуется ввести ключ доступа, по-умолчанию это «1234». Вот и все.
Если в этом окне выбрать устройство, то подсветится кнопка «Свойства», где можно узнать номер нового СОМ-порта:
Вообще создается два порта «Входящий» и «Исходящий». Для работы с «СОЮЗом» нам потребуется «Исходящий»:
В «Настройках» «СОЮЗа» выбираем именно этот порт и через секунду светодиод модуля перестанет мигать и засветится постоянно, что означает успешную установку связи. Так же должен загореться светодиод «RS232» на плате «СОЮЗа». Вот и все.
В оригинальной прошивке HC-04 установлены имя «linvor» и код доступа «1234». Такой код легко вскрыть, а имя не имеет отношения к нашему устройству и было бы неплохо их поменять. К счастью разработчики прошивки модуля позаботились об этом. При наличии питания, но отсутствии связи по Bluetooth (светодиод мигает) модуль принимает некоторые AT-команды. Для их ввода подключаем модуль к компьютеру через  RS232-TTL преобразователь и посылаем ему команду «AT» (посылать нужно без завершающего «возврата каретки», это можно настроить в установках терминальной программы). Модуль должен ответить «ОК». Связь установлена, приступаем к модификациям:
1) Для изменения имени нужно ввести – «AT+NAMEname», где «name» — новое имя, он ответит «Okname». Длина имени до 20 знаков. Я вводил «AT+NAMESoyuz-1», поэтому на фото его имя «Soyuz-1».
2) Для изменения кода вводим «AT+PINxxxx», где «хххх» — новый четырехзначный пароль. Модуль отметит «Oksetpin».
ВНИМАНИЕ!

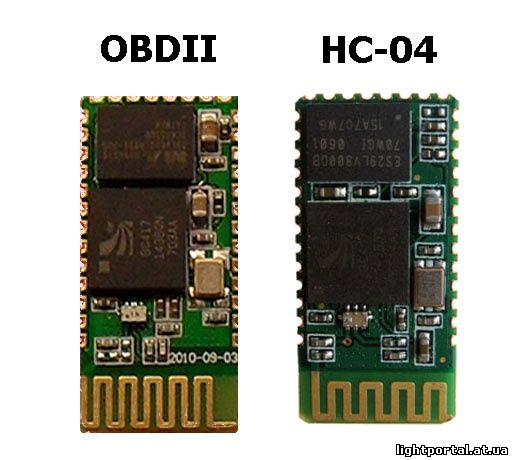

Существует несколько модификаций данных модулей. В продаже все они называются «Wireless Bluetooth RS232 TTL Transceiver Module», но на деле могут быть HC-03, HC-04, HC-05 и HC-06. Два последних могут работать еще и в режиме «мастер». Более того, если приглядеться внимательнее к модулю на первом фото, то можно увидеть, что это вообще не HC-0х! Очень похож, но не он. Да и имя имеет «OBDII», а не «linvor», значит и прошивка другая. Вот сравните:

Чипы те же самые, а топология платы и количество «витков» антенны отличаются. Если смотреть на них порознь, то можно разницы и не заметить. Как не заметил ее я и заказал совсем не то, что хотелось. Попытка заставить полученный модуль полноценно работать успехом не увенчалась. Кроме того, светодиод индикации оказался не на 24, а на 31 ножке. Судя по имени, его прошивка разработана для автомобильных систем диагностики и имела свои особенности. Модуль определялся системой, данные от компьютера принимал и транслировал на выходе TX, а вот отсылать со входа RX ничего не хотел. Для полноценной работы «СОЮЗа» это неприемлемо, поэтому было принято решение заменить прошивку. На странице http://microsin.ru/content/view/1284/44/ есть схема программатора, если в дальнейшем он не потребуется, то его можно спаять навесным монтажом, отказавшись при этом от промежуточного разъема SPI:
Программа «BlueFlash» для программатора входит в состав ПО, которое можно скачать по ссылке 8 на этой же странице, а дамп HC-04 по ссылке 9. После установки комплекта программ заходим в «BlueLab 41» и в папке «Tools» находим «BlueFlash». Запускаем его и нажимаем «Firmware ID» и, если видим такое сообщение, значит связь с модулем есть:
Далее жмем «Stop Processor» и видим, что теперь можно снять дамп прошивки:
Сохраняем его на всякий случай. Затем выбираем файл дампа скачанной прошивки HC-04 и жмем «Download» (почему-то здесь это означает процесс программирования). Продолжительность процесса около минуты (все-таки 8 мегабит), движущаяся полоса покажет процент выполнения. Вот и все. Модуль превратился в полноценный HC-04. Светодиод вернулся на законное место – 24 ножка, имя стало «linvor», TX и RX заработали как положено. Вся пайка и программирование заняли меньше часа. Возможно, с вариантами HC-05 и HC-06 тоже могут возникнуть проблемы с обменом из-за переключения в режим «мастер», но теперь Вы знаете, как с этим бороться.
Благодарим MrShilov за проделанную работу и предоставленный материал!
